特種結構安裝工程

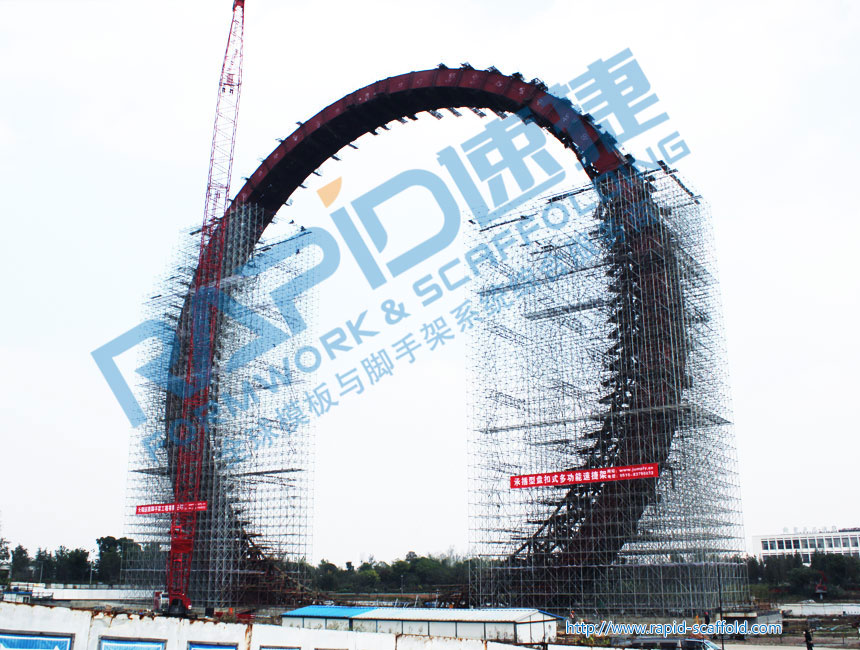

案例名稱：常州市紫荊公園摩天輪工作架 --游藝設備安裝工程

案例描述： 常州紫荊公園景觀塔位于規劃中的東經120主題公園,景觀塔為圓環形,最大跨度89m,高度80m,厚度7m,主體結構采用組合鋼箱結構

。鋼管桁架位于圓環內側,圓環外側為幕墻封閉的游藝艙體部分。兩層地下室采用型鋼混凝土框架結構,主要用于設備層及上下觀光功能

。為目前國內首例

、世界最大的無幅式摩天輪

。
落地腳手架搭設最大高度74m

，幕墻工程主要施工工序?yàn)橛上露舷劝惭b檁條

，完成后再由上而下安裝幕墻面板，因此工作架的設計和搭設應錯開檁條安裝位置

，同時在施工安全條件允許的前提下

，工作架隨幕墻面板（分段安裝完成后）從上而下而同步拆除，但不得上下同步作業

。工作架需滿足觀光內

、外圈及兩側幕墻安裝施工要求

，尤其是圓環內側三角形鋼管桁架的工作面

。腳手架搭設高度高、難度大

、施工風險大

。
觀光環兩側各設置3m寬架體，用鋼管桁架片將兩側架體連接為整體

，主架體總寬度15.9m

，總長度54m。鋼管桁架片截面尺寸為0.8×1.2m

，單片桁架片總長度10.5m。桁架片的主要作用有兩個

，一個是連接觀光環兩側架體

，提高架體整體穩定性，另一個是作為工作平臺

，在上弦桿鋪設竹笆片

，兩側豎立護欄。
觀光環中心往兩側21m（共計42m）范圍內頂部幕墻采用電動提升工作架

，單組提升架平面配置尺寸為1.5×6m

，高度7m，共計5組提升平臺

。

在本工程中，采用了速捷架Φ48管立桿搭設74m高

，尤其在觀光環中心兩側42m范圍內采用整體式提升平臺先進技術

，大大減少了材料用量，縮短了工期

，節省了很多成本

，不但體現了速捷架的承載力高、安全快捷的優點，也體現了速捷公司面對超高難度的工程所展現的智慧

。

更多詳情>>

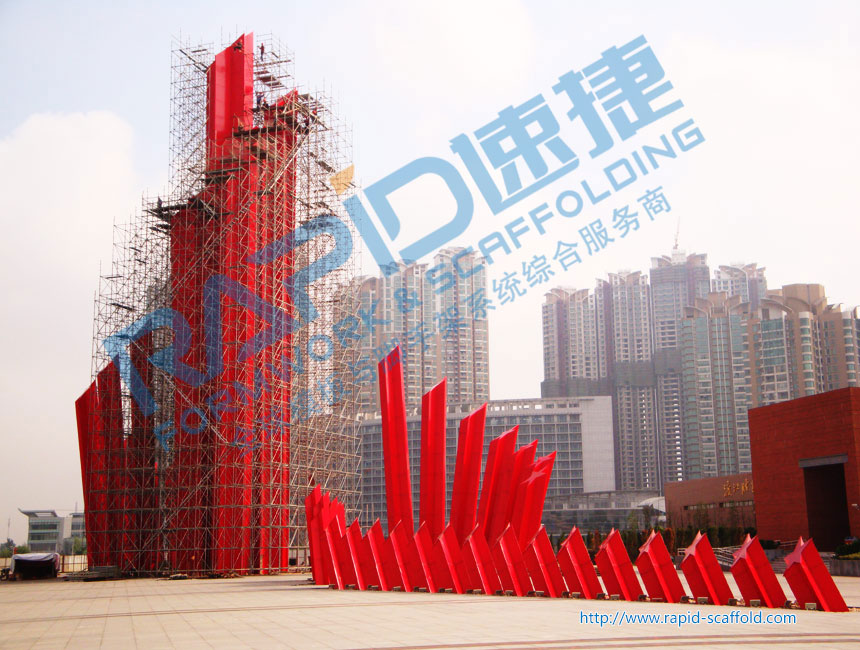

案例名稱：南京渡江勝利紀念館易地?cái)U(kuò)建工程“千帆競渡”群雕建造項目--筒倉安裝工程

案例描述： 為迎接南京解放60周年而建的南京渡江勝利紀念館新館工程目前已基本建成，紀念館廣場中央49根紅色鋼柱組成的“風帆”造型群雕“千帆競渡”初展雄姿

。最高一組“風帆”達49.423米

，寓意“1949年4月23日”南京解放日。
速捷架為“風帆”的施工提供操作面

，腳手架搭設高度達到50m

，且不設連墻件，充分體現了速捷架整體穩定性

。

更多詳情>>

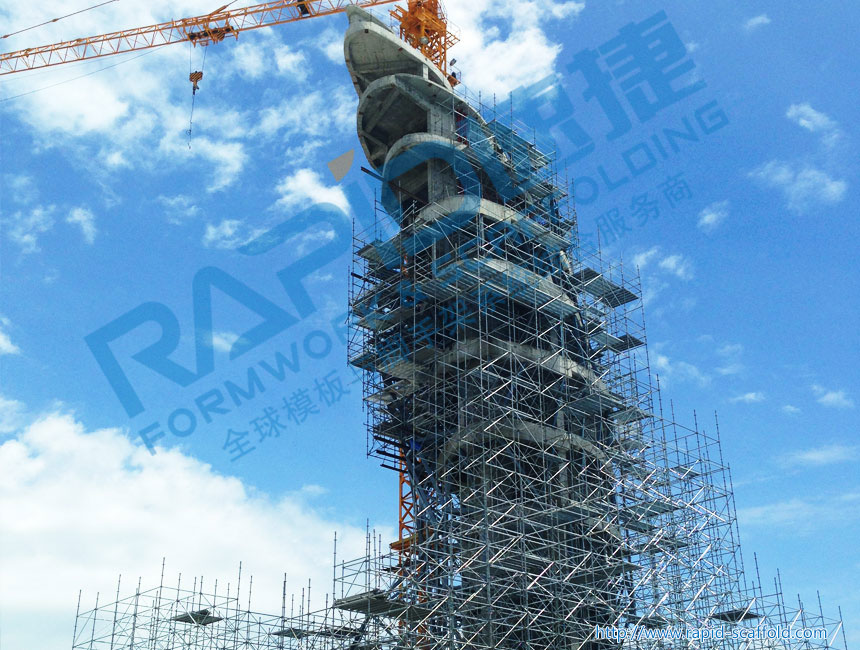

案例名稱：珠海長隆海洋王國鯨鯊特種架--雕像安裝工程

案例描述： 鯨鯊主結構為混凝土結構，整體高度為65.5m

，其中核心筒高度18m

，其上為混凝土柱及圈梁結構，圈梁上設置鋼結構預埋件

，鋼結構分為主鋼結構及表皮附屬鋼結構

。
外腳手架包括主結構外架及尾部外架。主結構外架總高度為66m

，對核心筒呈外包矩形格式

，尾部設置獨立支撐架，搭設高度分別為9.6m和17m

，局部工作面采用0.9m三角架及懸挑工作架形式。
鯨鯊整體型面呈不規則狀

，存在較多懸挑架施工

，而且懸挑間距不等，最大有6m

，風荷載大

，施工難度大；工程瀕臨海邊

，且夏季施工

，雨量大，臺風頻繁

，對架體的整體穩定性有很大的要求，施工時

，連墻件較多

，必將導致鯨鯊型面破洞較多，對型面后期施工帶來很多不便

，且對連墻件的施工效果有嚴格要求

；主體架在尾部有8-10m跨度的平臺搭設，同一平臺高度隨著鯨鯊型面有所不同

，平臺架體高寬比較大

，與主架體用鋼管扣件相連，平臺承載較大

，危險性高

；速捷架成功克服這一系列的難點，配合總包方將此工程按期完成

。

更多詳情>>

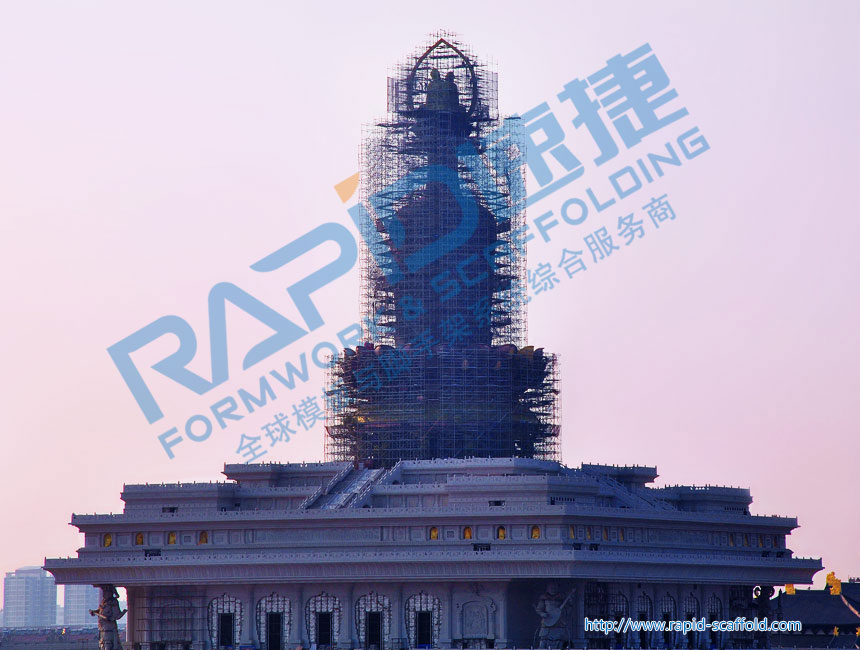

案例名稱：山東兗州興隆文化園金瓶特種架--雕像安裝工程

案例描述： 本工程為兗州興隆文化園靈光寶殿工程。靈光寶殿高118米

，底座按照佛教壇城理念

，上部金瓶以兗州興隆塔地宮發現的、迄今為止國內唯一出土的舍利金瓶為藍本

，主要功能是安奉佛頂骨真身舍利

，供廣大游客瞻仰祈福。兗州興隆文化園西區建成后

，將形成宏偉壯觀

、美輪美奐，環境幽雅

、古色隱逸，具有成為貫穿佛教文化理念的公共建筑群和鬧市中的清涼地

。
本工程速接架搭設部位為上部寶瓶承重工作架

，水箱層工作架。其中寶瓶工作架搭設高度為60m

，采用八邊形的整體搭設方式經行架體的搭設

。其上部頂佛安裝需要架體承重，其架體配置為上部采用大跨度桁架片來滿足現場的吊裝工作

。在寶瓶的瓶頸出因向內收縮架體懸挑跨度大

，最大懸挑跨度為8m。采用工字鋼平臺來解決現場的大跨度懸挑問題

，在瓶頸部位其施工定位難度較大

。
速接架在特種工程中的應用和設計完美的體現其承載力和安全性

。寶瓶頂部的頂佛及背光的吊裝充分體現了速接架的承載力高

。在整個過程中速接架采用鋼踏板體現其安全性和防火性

。大大的減少了安全事故，節約了施工成本

。

更多詳情>>

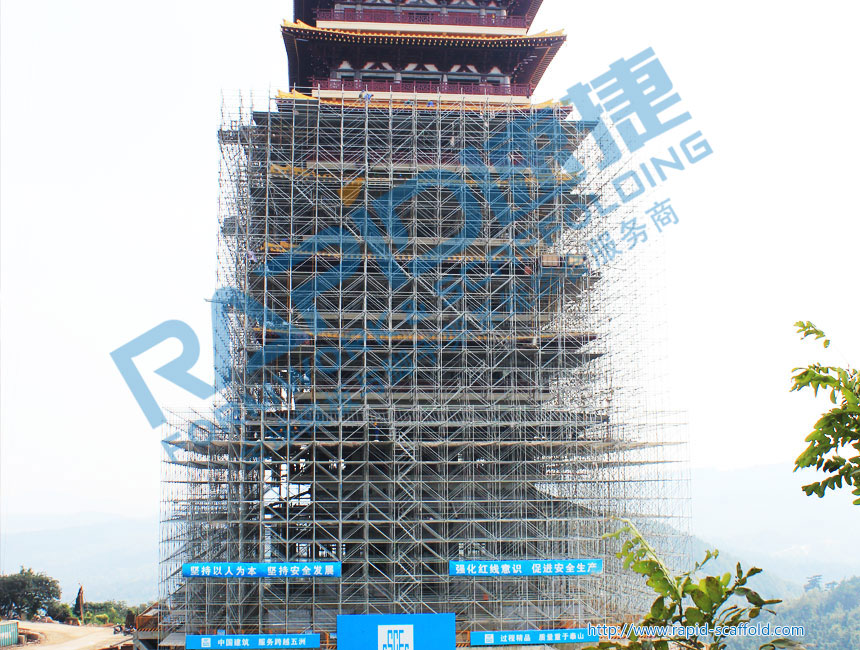

案例名稱：南京牛首山特種工作架--雕像安裝工程

案例描述： 本工程為南京市牛首山風景區佛頂塔工程

。佛頂塔高82.6米，樣式為九層四面攢尖式屋頂

，風格為唐代建筑屋面風格

，9層塔的屋面面積有9000多平方米。集“鋼”

、“混”、“銅”

、“木”

、“石”于一體，佛頂塔的結構在全世界都是首屈一指

。原來

，混凝土塔身主體外面，包著鋼結構懸挑屋面

、鈑金銅屋面

，再加上木斗拱、石欄桿裝飾

，所呈現的藝術效果可以與古代工匠技藝相媲美

。這在國內的塔中是首創的。
為了滿足懸挑屋面的施工

，先采用了速接架作為安裝工作架

。在搭設的過程中速接架為了能滿足施工人員的操作安全要求

。速接架平面配置尺寸為0.9×2.0m

、1.5×2.0m、2.0×2.0m

，在其最小的部位懸挑跨度為4m

、最大跨度為6m，其搭設高度為86m

；施工難度比較大

。
速接架在這樣的工程中的應用充分的體現了其快捷、安全

、承載力高

、美觀的特點。在經濟方面節省了施工成本

，在農動力方面“一人三用”的完美結合

。
